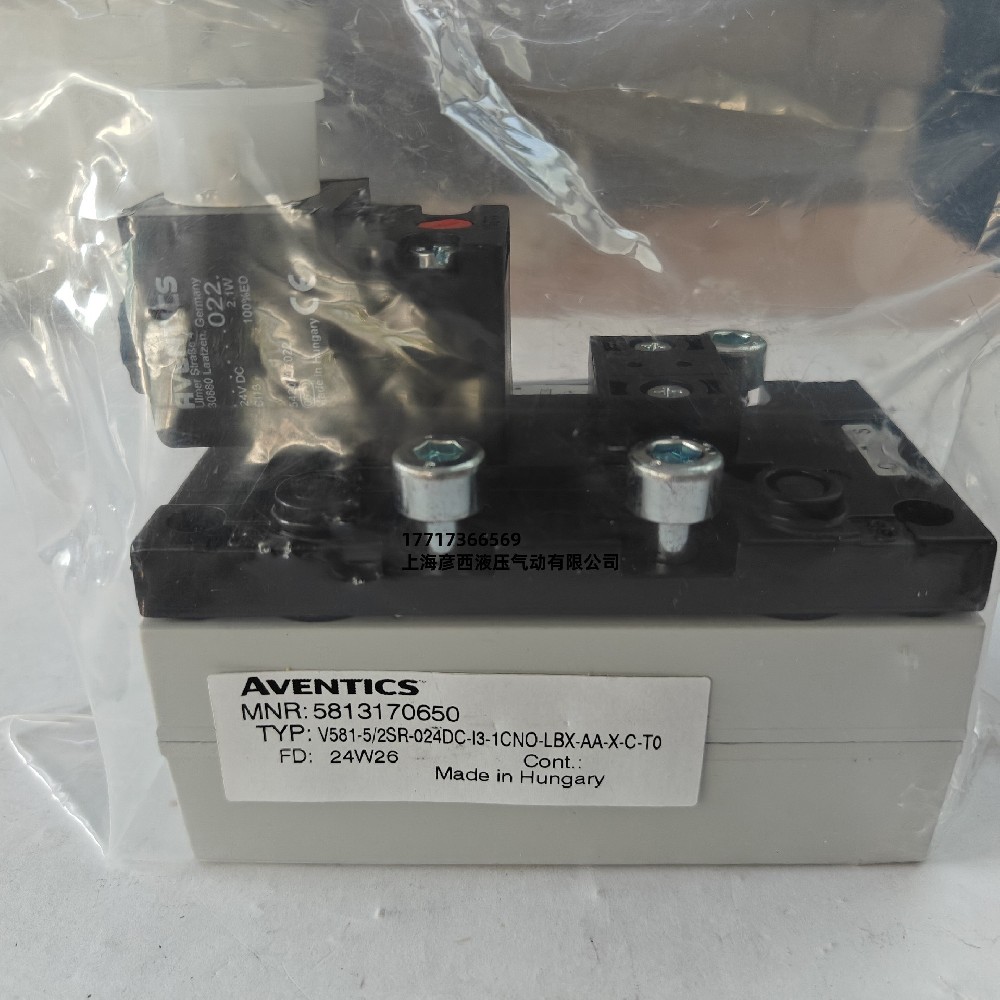

AVENTICS 二位五通換向閥 5813170650

規(guī)格

操作電子

額定流量Qn4800 l/min

換向原理5/2，帶彈簧復位

壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板

最小運行壓力3 bar

最大運行壓力10 bar

工作電壓DC24 V

電壓偏差 DC-10% / +10%

手動控制裝置鎖定式, 按鈕式

電氣連接 類型多芯插頭

電氣連接 尺寸EN 175301-803, A型

操作元件單線圈

密封原理軟密封

先導內部

標準ISO 5599-1

預控閥的寬度30x22 mm CNOMO

閥門結構形式滑閥

組合原理?（閉鎖原理）單重底板原理

連接類型底板連接

復位裝置帶彈簧復位

壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板

壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板

壓縮空氣連接 先導 排氣M5

功率 消耗 DC2 W

流動電導系數C18.9 l/(s*bar)

5813100000 VALVE BODY V581-5/2SR-I3-A-X

5813110000 V581-5/2SR-NONE-I3-1P22-HBX-AA-X-C-T0

5813110100 V581-5/2SR-024DC-I3-1P22-HBX-AA-X-C-T0

5813110110 V581-5/2SR-024DC-I3-1P22-HB1-AA-X-C-T0

5813110120 V581-5/2SR-024DC-I3-1P22-HB2-AA-X-C-T0

5813110200 V581-5/2SR-024AC-I3-1P22-HBX-AA-X-C-T0

5813110210 V581-5/2SR-024AC-I3-1P22-HB1-AA-X-C-T0

5813110300 V581-5/2SR-110AC-I3-1P22-HBX-AA-X-C-T0

5813110310 V581-5/2SR-110AC-I3-1P22-HB1-AA-X-C-T0

5813110400 V581-5/2SR-230AC-I3-1P22-HBX-AA-X-C-T0

5813110420 V581-5/2SR-230AC-I3-1P22-HB2-AA-X-C-T0

5813110500 V581-5/2SR-012DC-I3-1P22-HBX-AA-X-C-T0

5813110600 V581-5/2SR-048DC-I3-1P22-HBX-AA-X-C-T0

5813110710 V581-5/2SR-024DC-I3-1M12-LBX-AA-X-C-T0

5813110720 V581-5/2SR-024DC-I3-1M12-LUX-AA-X-C-T0

5813111000 V581-5/2SR-NONE-I3-1P22-HBX-AA-X-C-T1

5813111100 V581-5/2SR-024DC-I3-1P22-HBX-AA-X-C-T1

5813111110 V581-5/2SR-024DC-I3-1P22-HB1-AA-X-C-T1

5813111120 V581-5/2SR-024DC-I3-1P22-HB2-AA-X-C-T1

5813111200 V581-5/2SR-024AC-I3-1P22-HBX-AA-X-C-T1

5813111300 V581-5/2SR-110AC-I3-1P22-HBX-AA-X-C-T1

5813111310 V581-5/2SR-110AC-I3-1P22-HB1-AA-X-C-T1

5813111320 V581-5/2SR-110AC-I3-1P22-HB2-AA-X-C-T1

5813111400 V581-5/2SR-230AC-I3-1P22-HBX-AA-X-C-T1

5813111410 V581-5/2SR-230AC-I3-1P22-HB1-AA-X-C-T1

5813111420 V581-5/2SR-230AC-I3-1P22-HB2-AA-X-C-T1

5813111500 V581-5/2SR-012DC-I3-1P22-HBX-AA-X-C-T1

5813111600 V581-5/2SR-048DC-I3-1P22-HBX-AA-X-C-T1

5813111710 V581-5/2SR-024DC-I3-1M12-LBX-AA-X-C-T1

5813111720 V581-5/2SR-024DC-I3-1M12-LUX-AA-X-C-T1

5813112000 V581-5/2SR-NONE-I3-1P22-HBX-AA-X-S-T0

5813112100 V581-5/2SR-024DC-I3-1P22-HBX-AA-X-S-T0

5813112200 V581-5/2SR-024AC-I3-1P22-HBX-AA-X-S-T0

5813112300 V581-5/2SR-110AC-I3-1P22-HBX-AA-X-S-T0

5813112400 V581-5/2SR-230AC-I3-1P22-HBX-AA-X-S-T0

5813112500 V581-5/2SR-012DC-I3-1P22-HBX-AA-X-S-T0

5813112600 V581-5/2SR-048DC-I3-1P22-HBX-AA-X-S-T0

5813112710 V581-5/2SR-024DC-I3-1M12-LBX-AA-X-S-T0

5813112720 V581-5/2SR-024DC-I3-1M12-LUX-AA-X-S-T0

5813113000 V581-5/2SR-NONE-I3-1P22-HBX-AA-X-S-T1

5813113100 V581-5/2SR-024DC-I3-1P22-HBX-AA-X-S-T1

5813113200 V581-5/2SR-024AC-I3-1P22-HBX-AA-X-S-T1

5813113300 V581-5/2SR-110AC-I3-1P22-HBX-AA-X-S-T1

5813113400 V581-5/2SR-230AC-I3-1P22-HBX-AA-X-S-T1

5813113500 V581-5/2SR-012DC-I3-1P22-HBX-AA-X-S-T1

5813113600 V581-5/2SR-048DC-I3-1P22-HBX-AA-X-S-T1

5813113710 V581-5/2SR-024DC-I3-1M12-LBX-AA-X-S-T1

5813130000 V581-5/2SR-I3-AIR-AA-X-T0

5813131000 V581-5/2SR-I3-AIR-AA-X-T1

5813140000 V581-5/2SR-I3-LOG-AA-X-T0

5813141000 V581-5/2SR-I3-LOG-AA-X-T1

5813150000 V581-5/2SR-NONE-I3-1P22-LBX-AA-X-C-T0

5813150100 V581-5/2SR-024DC-I3-1P22-LBX-AA-X-C-T0

5813150110 V581-5/2SR-024DC-I3-1P22-LB1-AA-X-C-T0

5813150120 V581-5/2SR-024DC-I3-1P22-LB2-AA-X-C-T0

5813151100 V581-5/2SR-024DC-I3-1P22-LBX-AA-X-C-T1

5813151120 V581-5/2SR-024DC-I3-1P22-LB2-AA-X-C-T1

5813170000 V581-5/2SR-NONE-I3-1CNH-HBX-AA-X-C-T0

5813170050 V581-5/2SR-NONE-I3-1CNO-LBX-AA-X-C-T0

5813170100 V581-5/2SR-024DC-I3-1CNH-HBX-AA-X-C-T0

5813170190 V581-5/2SR-024DC-I3-1CNF-HUX-AA-X-C-T0

5813170340 V581-5/2SR-110AC-I3-1CNO-HUX-AA-X-C-T0

5813170430 V581-5/2SR-230AC-I3-1CNO-HNX-AA-X-C-T0

5813170440 V581-5/2SR-230AC-I3-1CNO-HUX-AA-X-C-T0

5813170450 V581-5/2SR-230AC-I3-1CNO-LBX-AA-X-C-T0

5813170530 V581-5/2SR-024DC-I3-1CNO-HNX-AA-X-C-T0

5813170540 V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-C-T0

5813170650 V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-C-T0

5813171050 V581-5/2SR-NONE-I3-1CNO-LBX-AA-X-C-T1

5813171100 V581-5/2SR-024DC-I3-1CNH-HBX-AA-X-C-T1

5813171190 V581-5/2SR-024DC-I3-1CNF-HUX-AA-X-C-T1

5813171430 V581-5/2SR-230AC-I3-1CNO-HNX-AA-X-C-T1

5813171440 V581-5/2SR-230AC-I3-1CNO-HUX-AA-X-C-T1

5813171450 V581-5/2SR-230AC-I3-1CNO-LBX-AA-X-C-T1

5813171530 V581-5/2SR-024DC-I3-1CNO-HNX-AA-X-C-T1

5813171540 V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-C-T1

5813171650 V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-C-T1

5813172050 V581-5/2SR-NONE-I3-1CNO-LBX-AA-X-S-T0

5813172190 V581-5/2SR-024DC-I3-1CNF-HUX-AA-X-S-T0

5813172430 V581-5/2SR-230AC-I3-1CNO-HNX-AA-X-S-T0

5813172440 V581-5/2SR-230AC-I3-1CNO-HUX-AA-X-S-T0

5813172450 V581-5/2SR-230AC-I3-1CNO-LBX-AA-X-S-T0

5813172530 V581-5/2SR-024DC-I3-1CNO-HNX-AA-X-S-T0

5813172540 V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-S-T0

5813172650 V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-S-T0

5813173190 V581-5/2SR-024DC-I3-1CNF-HUX-AA-X-S-T1

5813173430 V581-5/2SR-230AC-I3-1CNO-HNX-AA-X-S-T1

5813173440 V581-5/2SR-230AC-I3-1CNO-HUX-AA-X-S-T1

5813173450 V581-5/2SR-230AC-I3-1CNO-LBX-AA-X-S-T1

5813173530 V581-5/2SR-024DC-I3-1CNO-HNX-AA-X-S-T1

5813173540 V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-S-T1

5813173650 V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-S-T1

5813180000 V581-5/2SR-I3-1CNA-AA-X-C-T0

5813181000 V581-5/2SR-I3-1CNA-AA-X-C-T1
